双层防雨调节百叶窗（160、180系列）
1.用途与特点
双层防雨调节百叶窗用于需通风防雨、隔热保温调节气流的机房或其他公众场合，它是由带集水沟的防雨叶片和带滴水框的侧框架组成，它不仅具有单层防雨百叶窗的优点，而且工作人员还能根据室内的温度或通风量的需求，去调节百叶窗的开度。百叶窗调节灵活、可靠，常年运行无需加油润滑，无噪音，密封性能良好。

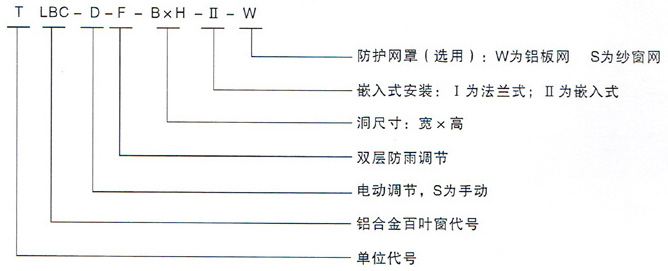

2．型号表示方法
3．规格
3.1洞尺寸 单位：mm
宽×高×厚=B×H×W
其中：500≤B≤1250×10
H=n×80.5+200??? 4≤n≤32 n为正整数
W≥240??? 或W≥160
3.2百叶窗尺度单位：mm
宽×高×厚=b×h×w
其中：b=B-15 h=H-15 W=160
4.技术参数
4.1有效面积系数
有效面积系数是一个随迎风面积改变而有一微小变化的参数，因此，有效面积系数只能给出一个平均值，即为0.5251。
4.2阻力性能测试表
4.2.1干工况双层铝合金百叶窗阻力性能数据表：
风速m／s |
1.5 |
2.00 |
3.00 |
4.00 |
5.00 |
6.00 |
7.00 |
阻力Pa |
6.00 |
13.5 |
23.8 |
47.6 |
75.5 |
106.8 |
139.2 |
阻力系数§ |
4.45 |
4.58 |
4.67 |
4.78 |
4.82 |
4.89 |
4.95 |
4.2.2湿工况双层铝合金百叶窗阻力性能数据表：
风速m／s |
1.5 |
2.00 |
3.00 |
4.00 |
5.00 |
6.00 |
7.00 |
阻力Pa |
6.60 |
13.7 |
25.1 |
49.8 |
76.2 |
119.4 |
145.6 |
阻力系数§ |
4.78 |
4.80 |
4.85 |
4.92 |
4.98 |
5.02 |
5.10 |
4.3双层铝合金百叶窗过水测试表
风速m／s |
1.0 |
2.0 |
3.0 |
4.0 |
5.0 |
6.0 |
7.0 |
过水量g／㎏ |
1.19 |
1.04 |
0.86 |
0.75 |
0.58 |
0.50 |
0.24 |
4.4双层铝合金百叶窗漏风测试表
压差Pa |
42 |
95 |
130 |
168 |
210 |
252 |
282 |
漏风量m3∕h |
252 |
405 |
520 |
604 |
707 |
784 |
870 |
4.5双层铝合金百叶窗最大承受风速：35m／s
4.6双层铝合金百叶窗额定风量：21000 m3∕h·㎡
4.7驱动器
4.7.1手动执行机构：
每单个百叶窗配一个手动执行机构。
4.7.2电动执行机构：
a.电源：24VAC±20%,50Hz; 24VDC
220VAC±15%,50Hz;?? 240VAC±10%, 50Hz
b.防护等级：IP54
c.环境条件：-20℃～+59℃，95%RH? 无凝结水
d.噪音：小于45Db(A)
e.面积及功能配备表：
面积
电压 |
≤0.5㎡ |
≤1.0㎡ |
≤2.5㎡ |
≤4.5㎡ |
24VAC，24VDC |
2W |
2W |
1.5W |
3W |
220VAC，50Hz |
1W |
2W |
8W |
10W |
|
